USB7660系列产品
通道数:48路,采样率:100KHz,分辨率:16位

测量总线:USB,RS485与RS232,串口

品牌:中泰联创

产品亮点
  • · USB、RS485和RS232接口,48路模拟输入,支持ModBus-RTU协议 · 48路单端或24路差分模拟输入,12位分辨率,支持ModBus-RTU协议 · 总采样速率50 kS/s,连续不间断采集 · 输入范围:0~5V、0~10V、±5V、0~20mA · 16路数字量输入,TTL电平;16路数字量输出,TTL电平 · 3路计数器或频率测量,TTL电平 · 可配接 PS002T 系列继电器端子板
  • 产品详情
  • 产品参数
  • 驱动下载
  • 使用说明书
  • 相关产品

  • 产品简介
            USB-7660 系列是USB/232/485 总线接口的多功能数据采集设备,带有模拟输入、模拟量输出、数字量输入、数字量输出、计数、测频等功能。本产品可以测量工业现场的电压、电流、IEPE 加速度计、频率、基于桥路的传感器等信号。

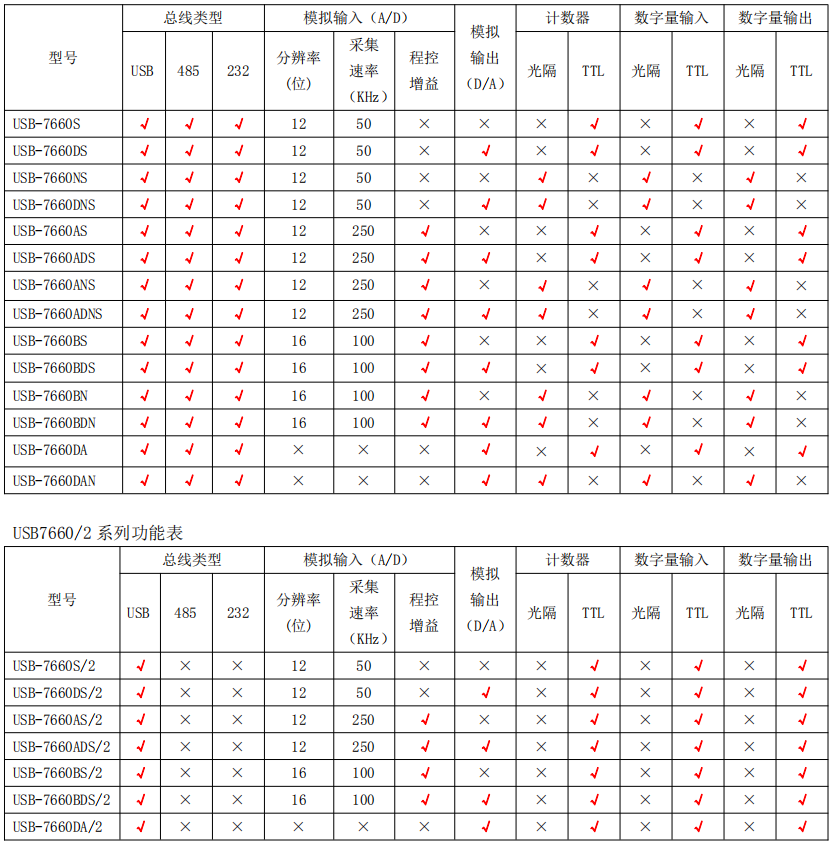

    USB-7660系列能够为不同用户提供专门的功能表:


    特点

    总线类型:USB2.0/RS485/RS232 (RS485/RS232总线支持modbus-rtu)
    注:出厂标准为USB总线,如果要使用RS485/RS232总线建议将其模块设置成外供电方式。

    模拟输入
    通道数:单端48路,双端24路
    最高采样频率:50KHz/250KHz(A型) 100KHz(B型)
    最高吞吐量:500K(A型) 100K(B型)
    同步采样:否
    分辨率:12位(A型) 16位(B型)
    输入范围:0~5V ,0~10V(出厂默认),-5V~+5V,0~20mA(单端)
    输入阻抗:5MΩ(可定制其它阻值)
    程控增益:A,B系列增益范围为:1,10,100,其他系列无增益

    模拟输出:(仅7660XD、7660XDN系列)
    通道数:4路
    分辨率:12位
    输出范围:0~5V ,0~10V(出厂默认),-5V~+5V,-10V~+10V,0~20mA
    输出阻抗:5Ω
    单通道电流驱动能力(电压方式):10mA
    总电流驱动能力(电压方式):40mA

    计数器:
    通道数:3路
    最高计数频率:1MHz
    分辨率:16位
    计数范围:0~65535
    工作模式:减法计数器、频率测量
    电平方式:5V CMOS,光隔(仅7660N、7660XN、7660XDN系列)
    输入阻抗:10MΩ

    数字量输入:
    输入通道:16路
    输入阻抗:10MΩ

    电平方式:
    非光隔离:5V CMOS
    光隔离:24V(可定制5V与12V)

    数字量输出:
    输出通道:16路

    电平方式:
    非光隔离:5V CMOS
    光隔离:24V(可定制5V与12V)

    单通道驱动能力:
    非光隔离:4.5mA
    光隔离:50mA(需要外接电源)

    供电电压:
    供电电压范围:直流9-40V

    一般特性
    功耗:2.5W

    工作环境
    环境温度:0~55℃(可定制宽温)
    相对湿度:10~90%无凝结

    存储环境
    环境温度:-20~70℃
    相对湿度:5~95%无凝结

    物理特性
    外形尺寸: 213.9mm×114.55mm×38.2mm
    净重:387.5g
