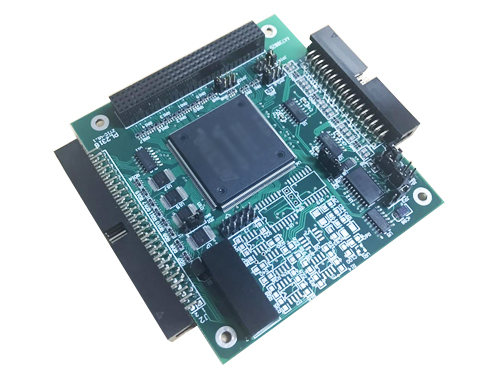

PL2318B系列产品
多功能PC104+数据采集卡,模拟通道数32路、采样频率:250KHz、分辨率:16 位

测量总线:PC104plus

品牌:中泰联创

产品亮点
  • PL2318系列产品是PC104+总线接口的多功能数据采集设备,带有模拟量输入、模拟量输出、数字量输入、数字量输出、计数、测频、PWM 脉冲输出等功能;本产品可以测量工业现场的电压、电流、编码器、 频率、经过放大的基于桥路的传感器、扭矩等信号;还可以为伺服电机驱动器提供控制脉冲。
  • 产品详情
  • 产品参数
  • 驱动下载
  • 使用说明书
  • 相关产品
  • 产品简介
            PL2318B产品是PC104+总线接口的多功能数据采集设备,带有模拟量输入、数字量输入、数字量输出、计数、测频、PWM脉冲输出等功能;本产品可以测量工业现场的电压、电流、编码器、频率、经过放大的基于桥路的传感器、扭矩等信号;还可以为伺服电机驱动器提供控制脉冲。



    PL2318 系列能够为不同用户提供专门的功能



    型号
    模拟量输入 模拟量输出 可编程数字量输入、输出

    计数器 编码器 PWM
      分辨率 通道数 频率 分辨率 通道数 输入 输入 输出
    PL2318B 16 位 32 250K 32 路 3 路 1 路 3 路
    PL2318BD 16 位 32 250K 12 位 8 32 路 3 路 1 路 3 路


    特点
    总线类型:PC104+总线

    模拟输入
    通道数:单端 32 路,差分 16 路
    最高采样频率:250KHz
    伪同步:是 分辨率:16 位
    误差:<0.02%
    输入范围:0~10V(出厂默认),0~5V,-10V~+10V,-5V~+5V,0~20mA(定制)
    输入阻抗: 10MΩ
    程控增益:1,2,5,10(可定制成 1、10、100、1000)

    模拟输出
    通道数:8 路
    分辨率:12 位
    输出范围:0~5V,-5V~+5V(可定制成 0~10、-10~+10V)
    输出阻抗:110Ω
    单通道电流驱动能力(电压方式):4.5mA
    总电流驱动能力(电压方式):36mA

    计数器
    通道数:3 路(和编码器共用)
    最高计数频率:1MHz
    分辨率:32 位
    计数范围:0~4294967295
    工作模式:加法计数器、频率测量
    输入阻抗:2.5MΩ
    电平方式:5V CMOS

    编码器:
    通道数:1 路(和计数器共用)
    最高频率:20KHz
    分辨率:32 位
    输入阻抗:2.5MΩ
    电平方式:5V CMOS

    数字量输入/输出
    通道数:32 路可编程输入输出
    输入阻抗:10MΩ
    电平方式:5V CMOS
    单通道电流驱动能力:4mA
    总电流驱动能力:40mA

    PWM 脉冲输出
    通道数:3 路
    电平方式:5V CMOS
    脉冲频率范围:100KHz~0.1Hz
    输出方式:连续/指定个数
    脉冲个数范围:1~65535
    供电电压:
    供电电压范围:直流 4.8V~5.2V

    一般特性
    功耗:≤3W
    工作环境
    环境温度:0~55℃(可定制宽温)
    相对湿度:10~90%无凝结
    存储环境 环境温度:-20~70℃(可定制宽温)
    相对湿度:5~95%无凝结 物理特性
    外形尺寸: 97.886mm×90.4mm×10mm
    净重:71g
