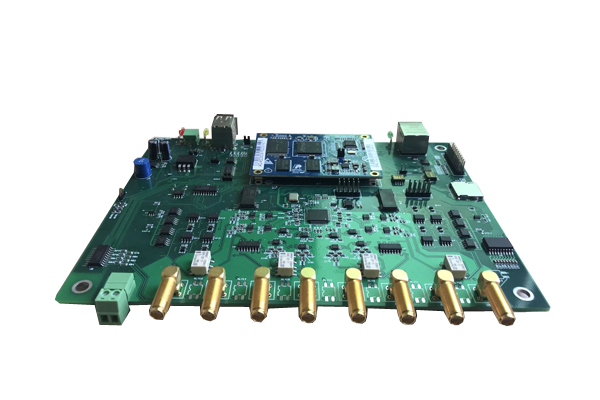

EM9108S系列产品
多总线接口,通道数:8路,采样率:256KHz,分辨率:24位

测量总线: - 以太网 - USB -

品牌:

产品亮点
  • EM9108S 系列是 USB/以太网总线接口的多功能高速高精度并行数据采集设备,带有模拟输入、数字量输入、数字 量输出、计数、测频、PWM 输出、编码器等功能。本产品可以测量工业现场的电压、电流、IEPE(ICP)加速度计、编码 器、频率、基于桥路的传感器、扭矩等信号
  • 产品详情
  • 产品参数
  • 驱动下载
  • 使用说明书
  • 相关产品
  • EM9108S 系列能够为不同用户提供专门的功能:




    特点

    总线

    类型:以太网,USB
    处理器:SAMA5D3
    板载内存:256MB
    数据缓冲区:64MB

    模拟输入:
    通道数:8 路,单端、双端可编程(2 路一组可单独设置)
    采样方式:8 路并行采集。
    外触发:支持(详见外触发采集原理)
    触发脉冲宽度:≥0.1μs(详见外触发采集原理)
    最高采样频率:256KHz(详见采集频率原理)
    最高吞吐量:4MB/S(详见采集频率原理)
    分辨率:24 位
    输入范围:±10V(出厂默认),±5V,±2V,±1V(可定制±100mV 与±10mV)
    最大噪声:0.5mV@1K(详见“第四章 原理说明”的直流噪声分析)
    输入阻抗:单端 10MΩ,双端 20MΩ
    同步采样:是
    隔离方式:无
    共模抑制比:小于80dB(±10V 输入,50Hz 正弦干扰)

    ICP 输入(需要 EM9108S/ICP 才能支持):
    通道数:8 路(与模拟输入的 1~8 通道共用,同时只能选择 ICP 和电压采集一种)
    激励源电压:24V
    激励源电流:4mA

    计数器:(与数字量输入的 1~4 通道共用)
    通道数:4 路 最高计数频率:1MHz(可定制更高频率)
    分辨率:32 位
    计数范围:0--4294967295
    工作模式:加法计数器、频率测量

    编码器:(与数字量输入的 1~4 通道共用)
    通道数:2 路
    最高频率:400KHz(可定制更高频率)
    分辨率:32 位
    计数范围:-2147483648--2147483647
    输入阻抗:10KΩ
    工作模式:加/减法计数器

    数字量输入:
    输入通道:8 路
    输入阻抗:10KΩ
    电平方式:5V
    隔离类型:无

    数字量输出:
    输出通道:8 路
    电平方式:5V CMOS
    单通道电流驱动能力:5mA
    总电流驱动能力:40mA
    隔离类型:无

    PWM 输出(与数字量输出共用):
    输出通道:4 路
    频率范围:1Hz~500KHz(可定制更高频率)

    供电电压:
    供电电压范围:直流:9V~25V
    功耗: 7.5W

    工作环境
    环境温度:0~55℃(可定制宽温)
    相对湿度:10~90%无凝结

    存储环境
    环境温度:-20~70℃(可定制宽温)
    相对湿度:5~95%无凝结

    物理特性
    外形尺寸: 无外壳, 195mm * 170mm * 35mm
    净重:199.5g
