一、编程方法
1.概述
EM9118是16位450KHz多功能并行数据采集模块，是数据采集卡的一种，板载64MB硬件缓冲区保证其可以长时间连续采集。
如果使用网络接口，无需安装驱动即可操作设备。如果使用 USB 接口，则需要首先安装驱动才能够使用设备。

2.JAVA调用dll简述
Java程序调用动态链接库可以通过JNA (java native access) 库调用实现。JNA提供了一组Java工具类，用于在运行期间动态访问系统本地库（native library：如Window的dll）而不需要编写任何Native/JNI代码，省去了对c/c++程序的再封装操作。
EM9118.dll是PC端程序调用EM9118设备的函数库，在使用函数库时，请确保EM9118.dll至少在下面目录中的一个：工程目录、可执行文件目录、系统目录。
Java代码通过JNA库调用EM9118.dll的库函数，就可以实现对于EM9118设备的操作，和设备相关的操作，都封装在Em9118.java文件中。
上述文件均可以在示例文件目录下找到，如果用户属于资深JAVA程序员并且熟悉JetBrains的IEDA开发环境，可以直接看第五、六部分的设备相关操作。如果是初次接触JAVA编程的新手，可以顺序阅读以下章节，一步步的建立工程，最终实现对EM9118的编程操作。

二、建立开发环境
1.简述
用户需要准备Jdk+IntelliJ IDEA的开发环境。其中Jdk是Java开发包，可以在Oracle公司的官方网站免费下载；IntelliJ IDEA是开发Java程序的集成开发环境，在这个软件界面内可以进行编程、调试等工作。

2.程序下载地址
Jdk下载地址：https://www.oracle.com/cn/java/technologies/javase-jdk15-downloads.html
选择Windows x64 Installer下载。

IntelliJ IDEA下载地址：https://download.jetbrains.com/idea/ideaIC-2020.3.3.win.zip

3.Jdk程序安装

执行jdk-15.0.2_windows-x64_bin.exe程序，按照提示进行默认配置安装即可。安装完成后，可以检查Jdk是否安装成功，在命令行界面下执行Java -version，可以显示计算机当前安装的Java版本信息。

在程序安装完毕后，需要检查系统变量的设置。
(1)选择【此电脑】-单击右键-【属性】


(2)在【系统】窗口中，选择【高级系统设置】

(3)在【系统属性】窗口中选择【环境变量】



(4)在【环境变量】窗口中选择【系统变量】下的Path，单机【编辑】按钮

(5)如果没有出现如下图红框中的Java安装目录，需要单击【新建】按钮，增加一个条目，将Jdk安装后的bin目录加入。

4.IntelliJ IDEA程序安装

解压缩下载的ideaIC-2020.3.3.win.zip文件，执行安装程序，按照提示进行默认配置安装即可。


四、IntelliJ IDEA界面概述

1.IDEA的默认界面如下图，

2.代码编辑窗口，在这里可以读、写、浏览源代码。
3.导航栏，操作导航栏可以在用户项目的结构中，打开各个文件。选择菜单项View | Appearance | Navigation Bar，可以开闭导航栏。
4.状态栏，显示最近的事件信息和操作提示。选择菜单项View | Appearance | Status Bar，可以开闭状态栏。
5.项目工具窗口，对编辑代码的支持，可以显示用户项目的结构信息。用户在这里可以选择项目中的各个文件。选择菜单项View | Tool Windows开闭工具窗口。
6.上下文菜单，可以在界面元素上单击右键，显示与该元素有关的操作的上下文菜单。
7.弹出菜单，支持与当前上下文相关的操作菜单。
8.运行工具窗口，显示用户程序运行输出的各项信息。


五、示例建立Java项目及配置开发环境

1.在启动界面后，单击【New Project】按钮

2.在【New Project】窗口中，如下图，确认选择Java项目，单击【Next】按钮。

3.在【New Project】窗口，选中【Create project from template】，单击【Next】按钮。IDEA会创建一个含有默认Main类的工程。

4.用户可以在【Project name】后，输入项目的名称，本示例使用的名称是JavaTest。在【Project location】后输入项目的存储位置。默认情况下，项目名称就是用户项目所在目录的名称。用户也可以选择其他目录存储项目，这时要保证所选目录中不包含其他Java项目。在【Base packeage】后输入用户自定义的包名称。包是Java开发过程中的一种代码组织形式，是一系列相关的类和接口的集合，这样可以最大化避免发生命名冲突的问题。用户在开发自己的程序时，也需要定义自己的包。一般形式是，com.xxxx，xxxx是指的用户自定义的名称。

单击【Finish】按钮，完成项目的创建。如果用户选择的目录不存在，IDEA会提示建立。
之后，在用户计算机中，就会出现与刚才定义相关的目录结构，其中源文件存放在下面目录中，注意“user”目录名可能会根据用户真实的用户名有所不同。

5.在项目目录中创建libs目录

6.将示例文件目录libs中的Jna5.6.0.jar文件拷贝到此目录下。

 7.将Em9118.java拷贝到项目的srccomuser目录下，保证与Main.java处于同一个目录。

用户需要将Em9118.java文件开始处的package改为用户定义的package名称。示例程序是改为package com.user;

8.将EM9118.dll拷贝到项目根目录下；
9.在IDEA的项目工具窗口中，将出现6、7、8中创建的目录和拷贝的文件。

10.此时操作EM9118所有必要的文件都已经复制到工程目录下，接下来还需要设置一些工程属性才能够正常编译调试工程：选择【File】-【Project Structure...】

11.选择【Project Settings】-【Libraries】，选择【+】-【Java】

12.选择刚才创建的libs目录下的jna-5.6.0.jar，单击【ok】按钮。

13.会出现将Jna库加入项目的提示，单击【OK】按钮确认即可。

14.出现如下的界面，表示Jna库引入项目成功。

15.此时可以在IEDA环境下调试程序，如果想要生成jar文件，则需要继续设置工程：仍然选择【File】-【Project Structure...】-【Project Settings】-【Artifacts】

按照如下设置：

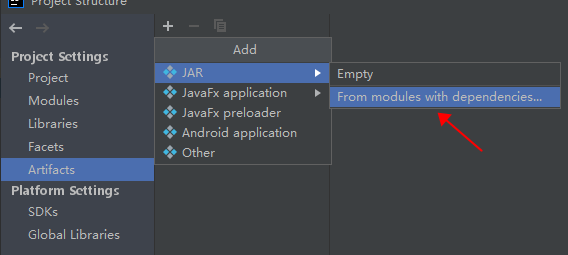

单击OK按钮后可以看到如下界面，点击箭头所指的“+”：



选择File选项：


选择工程目录下的EM9118.dll:

此时配置应该如下所示：

点击OK按钮后，工程目录树应该如下所示：

增加了MANIFEST.MF文件，此时点击Build菜单的Build Artifacts项，就可以生成jar文件了


生成的文件在下面的目录：

此时在命令行窗口进入对应目录后运行：
java -jar javatest.jar
就可以得到程序的输出结果了。


六、接口类说明

1.Em9118.dll的Java接口类定义在Em9118.java文件中。
2.Em9118.dll输出函数的Java声明封装在Em9118 class的IEm9118 interface中。
3.Em9118 class中还定义了调用Em9118.dll输出函数所必须的各个变量；为了方便用户开发，也定义了一些方法实现用户程序对Em9118设备的连接/断开、启动/停止采集、读取采集数据等操作。
4.Em9118.strIP：设备IP地址变量
5.Em9118.iCmdPort：命令连接端口，默认值为8000.
6.Em9118.iDatPort：数据连接端口，默认值为8001.
7.Em9118.dfFreq：ad采集组频率，取值范围是可以是1~450000Hz，注意只有6通道以下才可以达到450000Hz采集频率，大于6通道只能实现100000Hz采集频率。
8.Em9118.iIsAdInFifo：ad通道是否进fifo标识变量，1表示进fifo，0表示不进fifo。
9.Em9118.iAdRangeIdx：Ad范围取值下标，0表示-10v~+10v，1表示-5v~+5v。
10.Em9118.iClkSrc：时钟源，0表示内部，1表示外部
11.Em9118.iTriSrc：触发源，0表示内部，1表示为外部
12.Em9118.iEdgeLevel：触发方式，0表示边沿触发，1表示电平触发
13.Em9118.iUpdown：0表示上升，1表示下降。
14.Em9118.bAdType：true表示返回数据原码，false表示返回数据物理值。
15.Em9118.Em9118()：接口类的构造函数形式一
16.Em9118.Em9118(String)：接口类的构造函数形式二，输入参量是Em9118设备的IP地址。
17.Em9118.DevConn()：连接设备。返回值为0，表示没有错误。
18.Em9118.DevDisConn()：断开设备连接。无返回值。
19.Em9118.StartHc()：启动设备采集。返回值为0，表示没有错误。
20.Em9118.StopHc()：停止设备采集。无返回值。
21.Em9118.ReadAdVal()：得到fifo中各个ad通道的数据。返回值类型是double类型的二维数组double[][]。数组第一维表示通道，第二维表示每通道的数据内容。


七、调用流程

1、声明初始化接口类变量。
2、设置接口类变量（端口号、ip地址、触发源、ad进FIFO变量等）。
3、连接设备。
4、启动设备采集。
5、得到ad通道的数据。
6、用户自行处理数据。
7、处理完毕后停止设备采集。
8、断开设备连接。
流程图见下页。
