数据采集卡在低温回缩（TR）试验机内体现的作用
|
项目简介： 随着温度的降低橡胶会逐渐丧失原有特性，如松弛无力、硬度增加、弹性消失等一系列问题。温度回缩试验（TR）能快速评价橡胶在低温下的性能效应。试验机内部的数据采集设备通过传感器采集到试样在不同温度下的回缩长度，上传到计算机后可以绘制出不同的特性曲线，帮助用户了解橡胶试样的性能。下面我们就来看看数据采集卡是如何承担这种测试测量系统的数据采集工作。 中泰联创 & 试验机： 低温回缩（TR）试验机（也叫低温拉伸回弹试验机），由制冷系统、升温系统、数据采集系统和数据传输系统组成，遵循《GB/T7758-2002硫化橡胶低温性能的测定温度回缩法(TR试验)》等国家标准。中泰联创的数据采集卡EM9636B产品是低温回缩（TR）试验机数据采集系统的核心。由于每次试验应至少使用三个试样，且试样长度要精确到1mm，决定了采集到的数据必须是高精度。因此我们在EM9636B基础上为用户增加了一些定制功能，使其可以用在本项目中：定制产品包括高精度16位模拟量输入和6通道32-bit编码器（定制）；除此之外，EM9636B还具有4路模拟量输出，8路数字量I/O的功能。 试验机原理： 将试样在室温下拉伸，然后冷却到在除去拉伸力时，不出现回缩的足够低的温度。除去拉伸力，并以均匀的速率升高温度。测出规定回缩率时的温度。  冷却槽中应装入足够冷却介质，以使试验期间至少有25mm深的液体覆盖着试样。按 GB/T 9868的要求，边搅拌边使冷却介质冷却至-70℃。在液体冷却的同时，将试样架中，在标准试验室温度下，将初始长度拉伸到的选定的伸长值并将其锁定在此位置上。
试样架
当冷却剂达到-70℃ ~ -73℃之间一平衡温度时，将带有试样的试样架放人冷却槽中，使其在温度为-70℃至-73℃之间的冷却槽中保持10±2 min。之后松开上夹具的锁定装置让试样自由回缩。同时，以1℃/min的速率使液体升温，其公差是在任一个 10 min时间间隔内，温升为 10℃±2℃。
在冷却介质为最低温度时，读取第一个读数，然后每隔2 min读取一次实际温度和回缩长度或回缩率，直到回缩率达到70%为止。
试验结果：

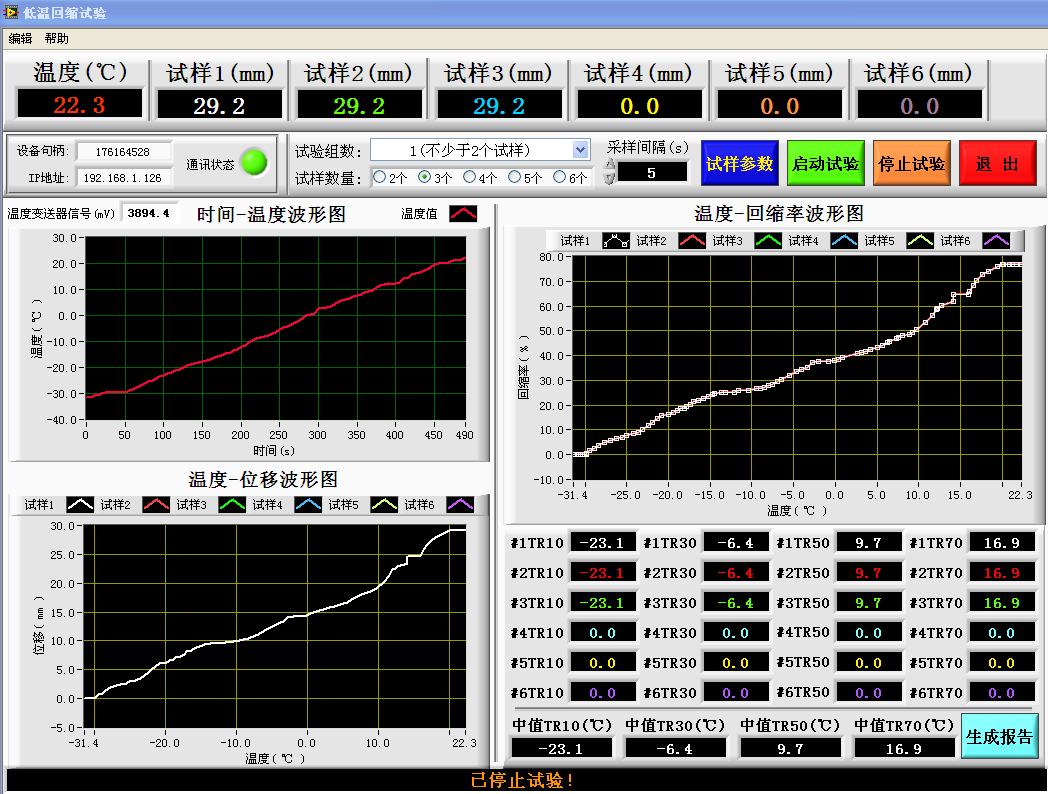

在冷却温度到达平衡温度或最低温度时，读取(采样)一次温度值以及试样回缩长度，直至试样的回缩率达到70%为止。试验过程中数据采集卡上位机软件实时显示时间-温度图、温度-位移图、温度-回缩率图，具备生成报告以及打印功能。  软件参考界面  |
